Описание - Питание: 9-16V DC или AC
- Потребляемый ток 800mA max
- Реле: одна группа на переключение, 10A@120V, 5A@240V
- Разъем RJ11 для подключения к интерфейсу Х10 TW523 с помощью прямого 4-х жильного телефонного провода

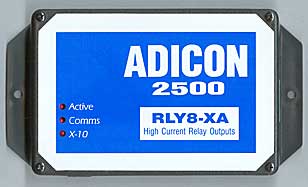

Плата подключается к контроллеру LEOPARD или OCELOT по шине RS-485. Плата имеет функцию слежения за наличием связи с контроллером. В случае разрыва связи все реле выключаются через заданный промежуток времени (1-254 с). Эта дополнительная мера безопасности позволяет избежать неприятностей, если реле управляют системой полива, нагревательными приборами и т.п. Функцию слежения можно отключить при программировании контроллера. |
Платой RLY8-XA можно управлять сигналами Х10 непосредственно, без участия контроллера, если подключить интерфейс TW523 (поставляется отдельно). HOUSE-код реле устанавливается переключателем на плате. Реле 1-8 соответствуют UNIT-кодам 1-8. Реле выполняют команды ON, OFF, ALL UNITS OFF.
Команда Dim включает реле примерно на 4с.
Команда Bright включает реле примерно на 8с.
|
